從事弱電行業，那么你勢必對安防方面的基礎要有一定的了解，畢竟對于大多數業主來說，安防是他們非常關注的問題。

今天銘洋四海帶大家進行一次弱電行業基礎掃盲——普通人也該懂的弱電綜合管路設計，在做弱電管路系統設計時，應該要有如下考慮！

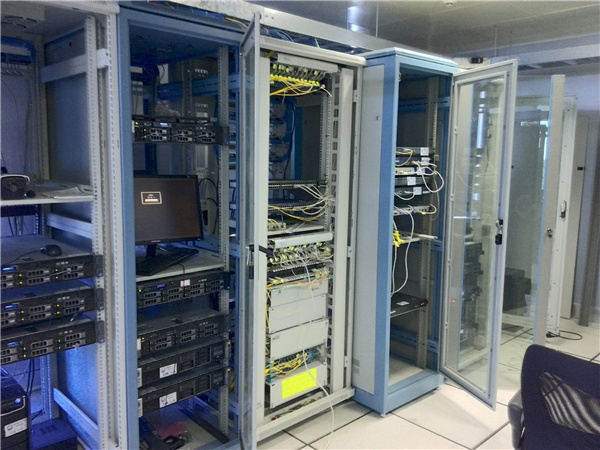

消防系統的橋架需要單獨鋪設，不可與其他系統混合在一起。因綜合布線需要很強的抗干擾性，且鋪設中可能采用六類布線、施工工藝難度相對較高，因此也建議獨立出一個系統。而剩下的系統在條件不允許的情況下，可以用一套的橋架，這樣做的好處便是后期方便維護管理。

弱電管路垂直系統設計

若按以上方案，我們需要在弱電井內布置三條橋架，一條供綜合布線穿行，規400*200，一條為其他系統穿行，規格為300*150。橋架在設置過程中需每米都有綁扎扣環，用來固定穿行的線路，需要注意的是IPTV數字電視系統，需要在每層的弱電間設備一個分配器箱，用做放大器及分支分配器的安裝盒。在橋架設置完畢后，我們需要將弱電井設置封閉板封閉，檢修時再進行開放。

水平橋架設計

一、綜合布線系統

在各個樓層信息點較多的情況下，我們需要在每層走廊房頂設置水平橋架，橋架的大小依據該建筑的信息點的數量來進行設計規劃，這里的橋架我們依然可以分為三部分，綜合布線走一路，監控部分走一條，消防等專網走末尾一條線路，橋架在規劃時盡量靠近走廊內側，為后期空調系統、給排水系統、強電系統預留通過路徑，電線管可以設置在墻內，如吊頂可置入吊頂內，模塊預埋盒安裝高度以30cm左右比較好。

二、BA系統

該系統各個樓層我們都需要安裝上DDC控制器，特殊情況除外，DDC之間我們一般使用485線，安裝高度設計為離地1.5米，此外BA可以與監控共用一條橋架。

三、IPTV數字電視

數字電視系統的水平管可以從弱電系統的水平橋架走出，在走廊頂部進行鋪設，在相應的弱電間需要設置數字電視的分配器箱，房頂安裝接線器盒，集線器盒需要設置蓋板，功用為安裝分支的分配器和接線使用。

四、其他弱電系統

至于其他類別的弱電相關系統，一般在樓層利用比較單一化，應根據各個樓層實際情況進行設計，不需要從整體角度進行規劃，線纜保護采用DG32以下電線管即可，同樣有吊頂在設置吊頂內部，無則可以在墻內暗埋！
